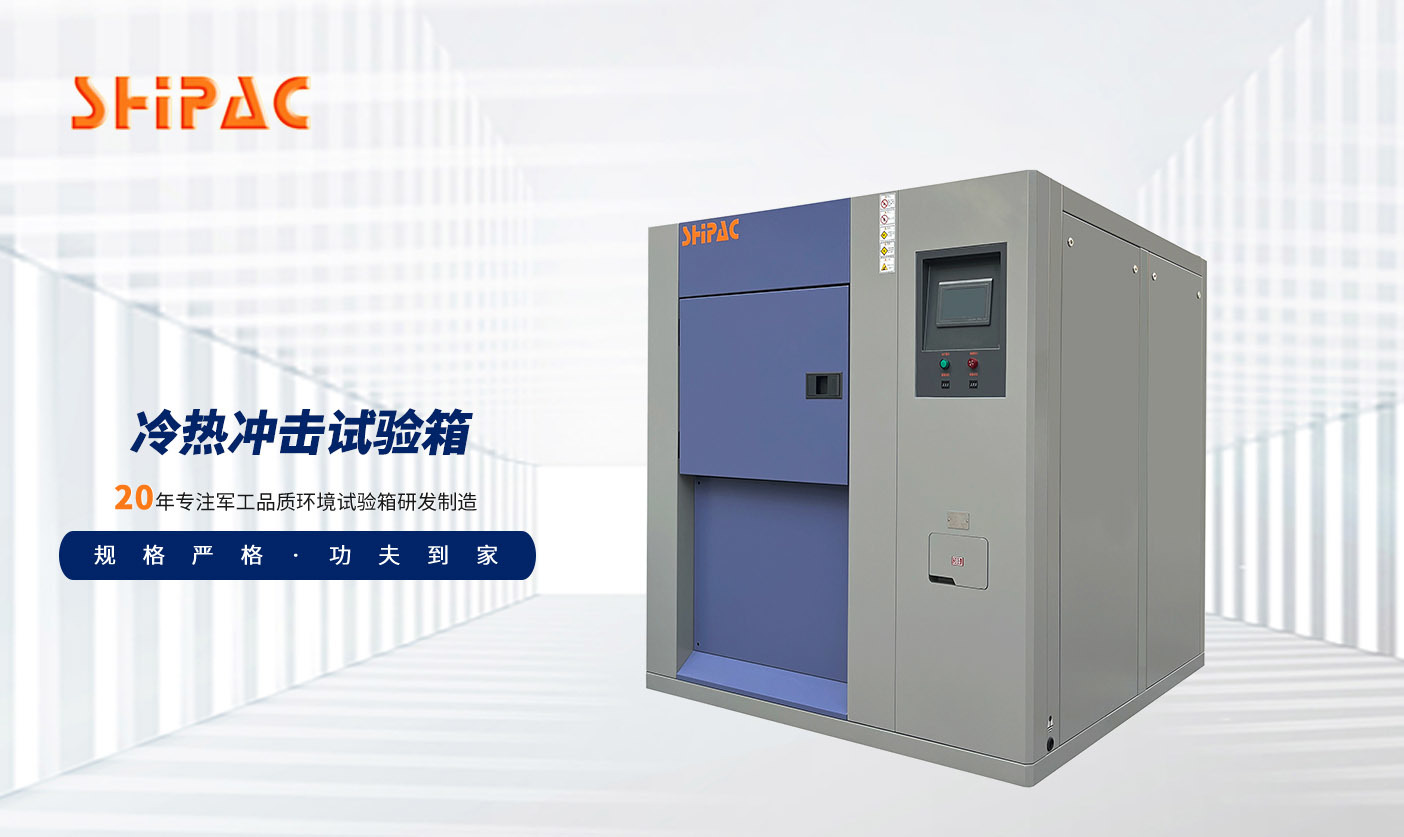

三箱式冷熱沖擊試驗箱
三箱式冷熱沖擊試驗箱又稱爲三箱式高低溫沖擊試驗箱、三箱冷熱沖擊試驗機、三廂式冷熱沖擊試驗箱、三箱式冷熱沖擊試驗機、三箱冷熱沖擊試驗箱、三箱式冷熱沖擊箱等
産品型号
TSG系列
标稱内容積
70～300升
溫度範圍
-65℃～＋200℃
濕度範圍
無
溫度波動度
±0.5℃
溫度偏差
±2℃
濕度偏差
無
升溫速率
5分鍾
降溫速率
5分鍾
- 産品描述
- 技術參數
- 産品優勢
- 試驗标準
-
緻力于産品研制和生産階段可靠性與環境試驗的研究及技術服務
從産品研發、設計、定型、樣品生産到量産質控，提供一站式的可靠性與環境試驗系統解決方案，幫助縮短産品的研發和生産周期，提高産品的可靠性、穩定性環境适應性和安全性。
技術參數
TECHNICAL PARAMETER
型号 窄溫系列 标準系列 TSG0740 TSG1040 TSG2040 TSG3040 TSG0765 TSG1065 TSG2055 TSG3055 标稱内容積（升） 70 100 200 300 70 100 200 300 試驗方式 氣動風門3溫室方式 性能 高溫室 預熱溫度範圍 +60℃～+200℃ 升溫速率 +60℃→+200℃≤20分鍾 低溫室 預冷溫度範圍 -70℃～0℃ -78℃～0℃ 降溫速率 +20℃～-70℃≤80分鍾 +20℃～-70℃≤70分鍾 溫度沖擊 溫度偏差 ≤±2℃ 溫度範圍 -40℃～+125℃ -65℃～+125℃ -55℃～+125℃ 溫度恢複時間 ≤5分鍾 試樣重量(kg) 7.5 7.5 10 10 2.5 10 10 7.5 内箱尺寸
(mm)寬(W) 410 650 650 970 410 650 650 970 高(H) 460 460 460 460 460 460 460 460 深(D) 370 370 670 670 370 370 670 670 外箱尺寸（mm）
（不包括箱頂突出部分）寬(W) 1510 1750 1750 2070 1510 1750 1750 2070 高(H) 1940 1940 1940 1940 1940 1940 1940 1940 深(D) 1570 1570 1870 1870 1870 1870 2170 2170 使用環境 溫度：+5℃～+35℃，濕度：≤90%RH，大氣壓力：86～106kPa 材料 箱體 外箱噴塑鋼闆，内箱SUS304不鏽鋼闆 絕熱 硬質聚氨酯泡沫＋纖維保溫棉 試驗箱構成 高溫室 加熱器 鎳鉻合金電加熱器 低溫室 加熱器 鎳鉻合金電加熱器 蒸發器 翅片式換熱器 驅動裝置 氣動氣缸 高溫曝露，環溫曝露，低溫曝露時各個風門驅動用 控制器 顯示器 液晶顯示器(LCD) 運行方式 程序方式 設定範圍 預熱溫度區上限：200℃，預冷溫度區下限：-78℃ 試驗室：沖擊上限+10℃，沖擊下限-10℃ 顯示分辨率 溫度：0.1℃，時間：1min 控制方式 抗積分飽和PID，BTC配合調溫控制方式 電源 AC380(1±10%)V (50±0.5)Hz 三相四線＋保護地線 電源容量(kW) 29 29 39 39 42 42 39 58 重量(kg) 1050 1150 1400 1510 1300 1420 1530 1850 冷卻循環水 水壓：0.25～0.4MPa；水溫：≤30℃(建議用免維護的冷水機組) 安全裝置 漏電保護，風機過流保護，壓縮機過熱保護，壓縮機超壓保護，樣品超溫保護，缺相及相序保護，風道極限超溫保護，壓縮機排氣超溫保護，水流開關保護，氣源欠壓保護 核心優勢
CORE ADVANTAGES
集中監控系統
CENTRALIZED MONITORING SYSTEM
可靠保護系統
RELIABLE PROTECTION SYSTEM
壓縮機過熱過流保護
高低溫室循環風機過熱過流保護
總電源相序
缺相保護
樣品區可調式
超溫保護
壓縮機超壓保護
超溫熔斷保護
（防火最後一道防線）

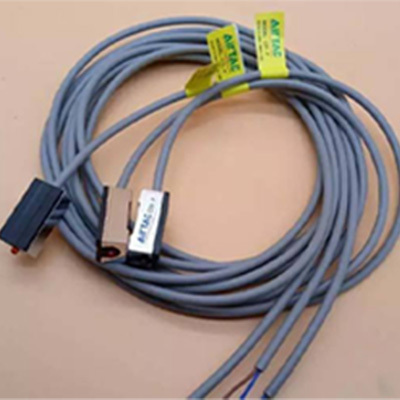

風門氣缸
行程開關保護
壓縮機排氣超溫保護
（防止制冷劑冷凍油碳化失效）

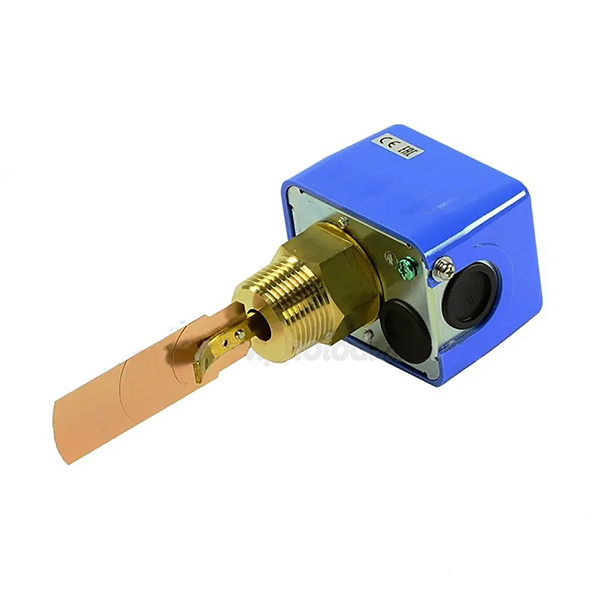

循環冷卻水
水流開關保護
壓縮機線圈短路保護
風機線圈短路保護
噪音控制優勢
ADVANTAGES OF NOISE CONTROL
标準箱: 标準産品低至50dB 行業領先
非标準箱: 非标大型設備低至60dB 行業領先噪音控制方法
3.1 采取有效措施，對主要振動源進行隔振降噪
3.2 采取有效措施，改變振動頻率，防止産生共振
3.3 貼吸音棉進行吸音降噪處理核心部件(進口)
IMPORTED ACCESSORIES
制冷壓縮機
德國比澤爾/美國艾默生渦旋
電磁閥
意大利卡士托/日本鹭宮
單向閥
丹麥丹佛斯/美國美樂
壓力控制器
丹麥丹佛斯/日本鹭宮
控制器
加拿大瑞爾斯/日本優易控
固态繼電器
美國快達/日本歐姆龍
中間繼電器
日本歐姆龍
交流接觸器
法國施耐德
制冷劑
美國杜邦

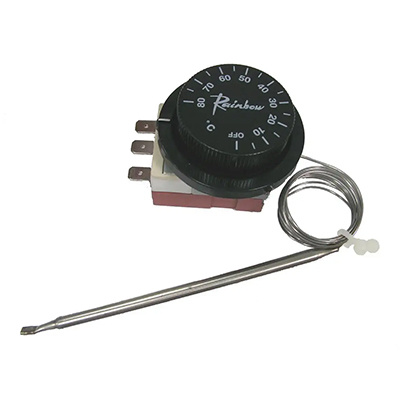

旋鈕式溫控器
韓國彩虹
油分離器
美國艾默生
幹燥過濾器
丹麥丹佛斯
冷凍油
美國冰熊
排氣壓力調節閥
日本鹭宮
闆式換熱器
瑞典阿法拉伐
密封膠
日本信越
可靠性試驗
RELIABILITY TEST
濕度測試
低溫測試
高溫測試
25℃性能測試
高海拔測試
太陽輻射測試
防塵測試
防水試驗測試
震動測試
運輸颠簸測試
細節展示
DETAIL DISPLAY
01
風道極限超溫熔斷保護
防起火最後一道物理防線
Air duct extreme over temperature fuse protection
The last physical line of defense against fire
02
壓縮機排氣125℃超溫保護
防止冷凍油和制冷劑碳化失效
Compressor exhaust 125 ℃ overtemperature protection
Prevent carbonization failure of refrigeration oil and refrigerant
03
電氣控制系統
走線平整，固定牢靠
Control panel distribution board
Smooth wiring and secure fixation
04
制冷系統
日本冷凍工藝
Refrigeration system
Japanese freezing processrefrigeration system Japanese freezing process
05
進口智能PLC控制器
控制精準 操作靈敏
Control panel - imported intelligent touch temperature controller
Clear display and sensitive operation服務流程圖
SERVICE FLOWCHART
售後保障
AFTER-SALES SERVICE
銷售熱線：020-86862813 13332891108
關鍵詞:- 壓縮機
- 試驗箱
-
型号 窄溫系列 标準系列 TSG0740 TSG1040 TSG2040 TSG3040 TSG0765 TSG1065 TSG2055 TSG3055 标稱内容積（升） 70 100 200 300 70 100 200 300 試驗方式 氣動風門3溫室方式 性能 高溫室 預熱溫度範圍 +60℃～+200℃ 升溫速率 +60℃→+200℃≤20分鍾 低溫室 預冷溫度範圍 -70℃～0℃ -78℃～0℃ 降溫速率 +20℃～-70℃≤80分鍾 +20℃～-70℃≤70分鍾 溫度沖擊 溫度偏差 ≤±2℃ 溫度範圍 -40℃～+125℃ -65℃～+125℃ -55℃～+125℃ 溫度恢複時間 ≤5分鍾 試樣重量(kg) 7.5 7.5 10 10 2.5 10 10 7.5 内箱尺寸
(mm)寬(W) 410 650 650 970 410 650 650 970 高(H) 460 460 460 460 460 460 460 460 深(D) 370 370 670 670 370 370 670 670 外箱尺寸（mm）
（不包括箱頂突出部分）寬(W) 1510 1750 1750 2070 1510 1750 1750 2070 高(H) 1940 1940 1940 1940 1940 1940 1940 1940 深(D) 1570 1570 1870 1870 1870 1870 2170 2170 使用環境 溫度：+5℃～+35℃，濕度：≤90%RH，大氣壓力：86～106kPa 材料 箱體 外箱噴塑鋼闆，内箱SUS304不鏽鋼闆 絕熱 硬質聚氨酯泡沫＋纖維保溫棉 試驗箱構成 高溫室 加熱器 鎳鉻合金電加熱器 低溫室 加熱器 鎳鉻合金電加熱器 蒸發器 翅片式換熱器 驅動裝置 氣動氣缸 高溫曝露，環溫曝露，低溫曝露時各個風門驅動用 控制器 顯示器 液晶顯示器(LCD) 運行方式 程序方式 設定範圍 預熱溫度區上限：200℃，預冷溫度區下限：-78℃ 試驗室：沖擊上限+10℃，沖擊下限-10℃ 顯示分辨率 溫度：0.1℃，時間：1min 控制方式 抗積分飽和PID，BTC配合調溫控制方式 電源 AC380(1±10%)V (50±0.5)Hz 三相四線＋保護地線 電源容量(kW) 29 29 39 39 42 42 39 58 重量(kg) 1050 1150 1400 1510 1300 1420 1530 1850 冷卻循環水 水壓：0.25～0.4MPa；水溫：≤30℃(建議用免維護的冷水機組) 安全裝置 漏電保護，風機過流保護，壓縮機過熱保護，壓縮機超壓保護，樣品超溫保護，缺相及相序保護，風道極限超溫保護，壓縮機排氣超溫保護，水流開關保護，氣源欠壓保護 -
超寬溫度-160~300℃
控溫精度低至±0.1℃
1000+循環不結霜
使用壽命超15年
獨立冷控，節能20%以上
模塊化設計，增穩30%以上
噪音低至60dB
-
适用标準
GB/T2423.1-2008 (IEC60068-2-1：2007) 試驗A：低溫試驗方法
GB/T2423.2-2008 (IEC 60068-2-2:2007) 試驗B：高溫試驗方法
GB/T 2423.22-2012(IEC 60068-2-14:2009) 試驗N：溫度變化試驗方法GB/T2423.3-2016 (IEC60068-2-78：2012) 試驗Cab: 恒定濕熱試驗
GB/T2423.4-2008 (IEC60068-2-30 2005) 試驗Db：交變濕熱試驗
GB/T2423.34-2012 (IEC60068-2-38：2009) 試驗Z/AD：溫度/濕度組合循環試驗
GB/T2423.50-2012 (IEC 60068-2-67:1995) 試驗Cy: 恒定濕熱 主要用于元件的加速試驗
GB/T 2424 相關試驗導則
GB/T 5170.1-2016 總則
GB/T 5170.2-2017 溫度試驗設備
GB/T 10589-2008 低溫試驗方法
GB/T 10592-2008 高低溫試驗方法
GB/T 11158-2008 高溫試驗方法
GJBl50.3-2009(MIL-STD-810D) 高溫試驗方法
GJBl50.4-2009(MIL-STD-810D) 低溫試驗方法
GJBl50.5-2009溫度沖擊試驗方法
GJB360B. 103類方法 濕熱試驗
GJB360B. 106類方法 耐濕試驗
GJB150A.3 高溫試驗方法
GJB150A.4 低溫試驗方法
GJB150A.9 濕熱試驗
